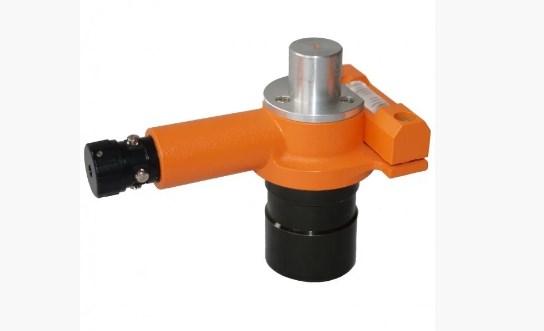

Центрир оптический 2Та5-сб3 в Ижевске

В полигонометрии для достижения большой точности измерения угла применяют визирное приспособление - визирные марки , устанавливаемые над точками визирования . Установка марок над закреплёнными на местности пунктами производится с помощью оптических центриров .

Труба оптического центрира имеет увеличение в пределах 2,5* . Прибор снабжен цилиндрическим уровнем . Окулярный конец имеет крышку с полусферической поверхностью , на которой нанесена крестообразная нарезка .

Прежде чем производить центрирование прибором , необходимо выполнить следующие поверки :

Ось цилиндрического уровня должна быть перпендикулярна к оси вращения центрира . Эта поверка выполняется тем же способом , как и поверка уровня на алидаде горизонтального круга у теодолита 3Т2КП .

Визирная ось зрительной трубы оптического центрира должна совпадать с осью его вращения . Поверку выполняют тем же способом , как и у оптического центрира теодолита 3Т2КП . Юстировку производят исправительными винтами сетки нитей , перемещая диафрагму с сеткой нитей на половину замеченного смещения.
